반입전 안전점검 (육안, 타공, 계측)
육안 비파괴 검사
설치 후 사용 전 검사
정기검사/자체검사
① 장비사양 및 정보입수
② 장비업체선정 및 협의
③ 해당 장비 수배

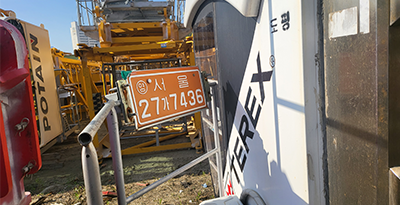

① 장비이력 카드, 서류 확인

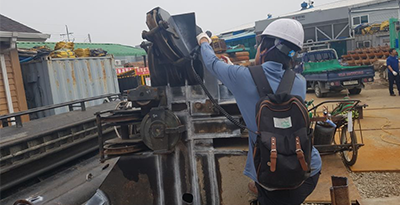

② 장비외관 및 장치 점검
③ 점검 결과 통보, 필증 부착
① 사전점검 지적사항 조치
② 조치결과 사진 송부
③ 장비 반입 허가
① 하역수량 및 하역위치 확인
② 하역방법 및 지원 장비 확인
③ 하역작업팀 및 관리 감독
① 사전검사결과 조치 상태

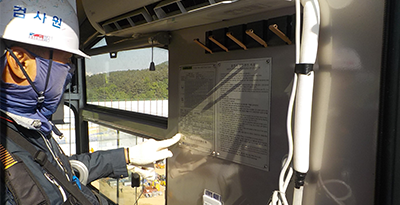

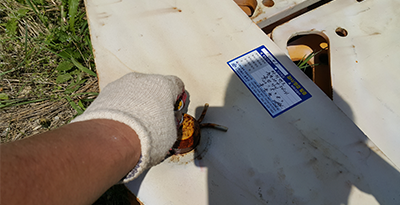

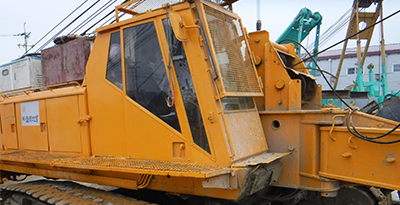

② 검사필증 부착상태

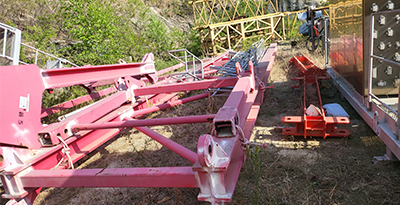

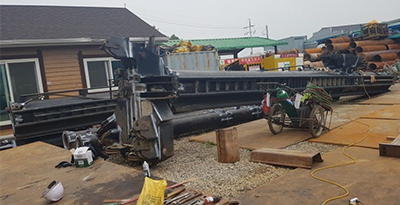

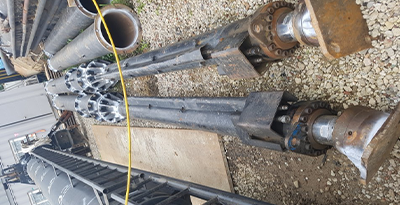

③ 반입 부재 파손/변형 상태

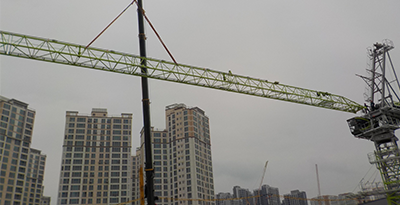

① 설치 계획서 확인 및 검토
② 설치팀 특별안전교육실시

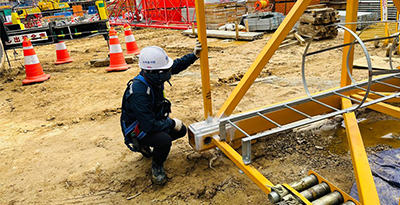

③ 안전작업 절차 준수 확인
① 지원장비 점검
② 조립 매뉴얼 준수 확인
③ 설치 점검표 작성

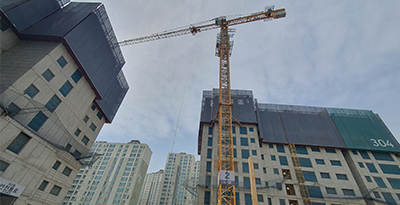

① 법정 안전장치 확인
② 기계/구조/전기 안전 상태
③ 정기검사 서류, 장비등록
| 육안,타공,계측검사 |

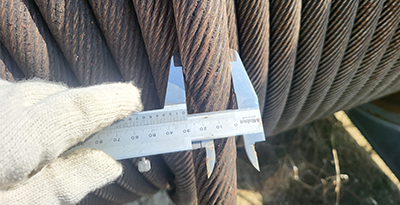

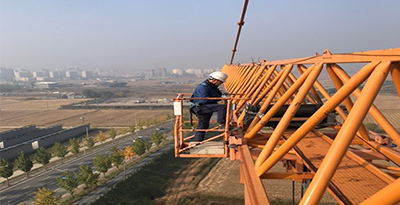

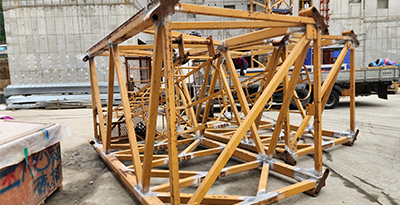

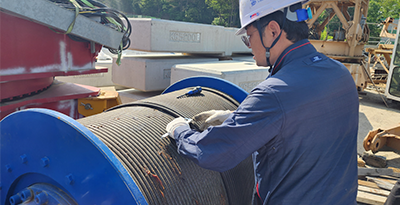

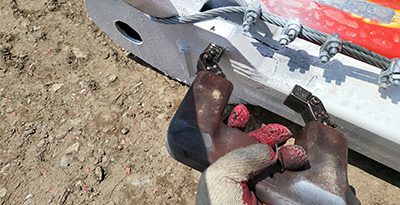

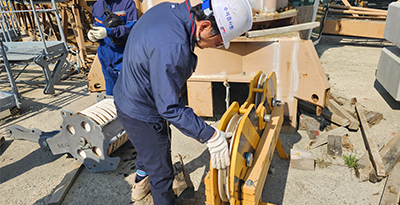

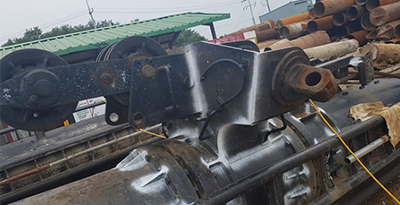

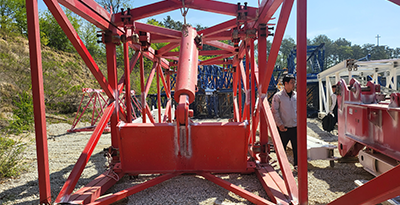

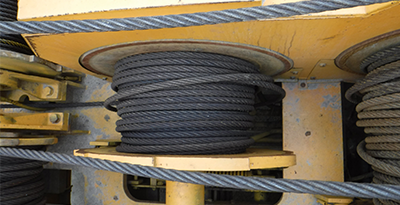

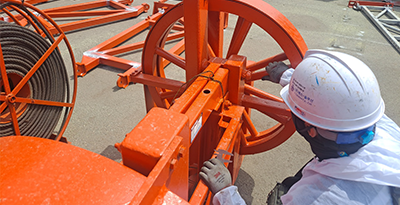

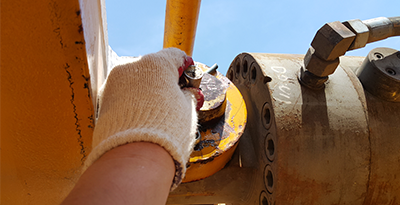

1) 구조부분 : Mast, Jib 외관검사(비틀림, 휨, 균열, 부식, 도장 훼손 여부) ① Trolley 주행장치 : 조립볼트 규격, 풀림 여부, Roller, 각종 스위치 상태 등 ② Sheave 및 Pin : Sheave 홈 및 암, 보스 부 마모, 부식, 균열 여부 등 ③ Hook 및 Wire Rope : 손상, 균열, 파단, 마모 및 부식 상태 등 ④ 기타 장치의 균열, 변형, 훼손 및 마모 상태 등 점검 |
|
|---|---|---|

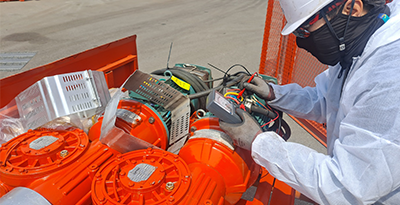

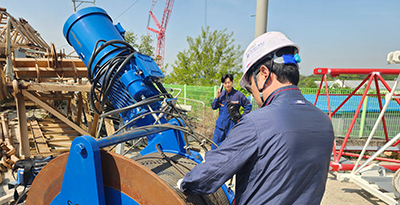

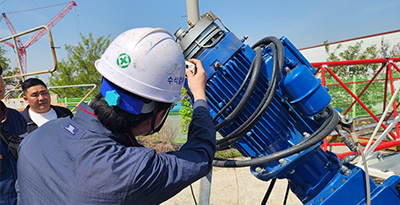

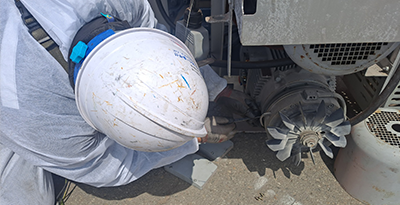

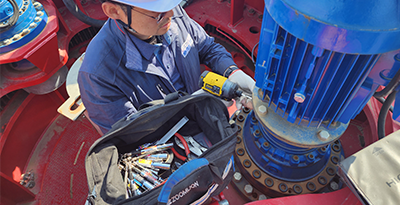

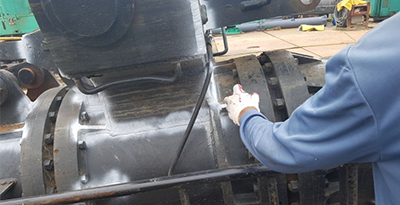

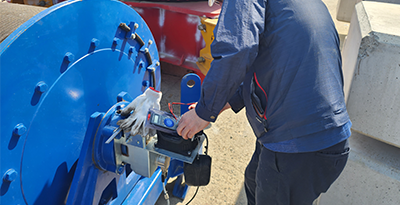

| 2) 권상 기계장치 : Brake, Motor, 감속기 등의 건전성 여부 | ||
| 3) 선회장치 : Brake, Motor, 감속기 등의 건전성 여부 | ||

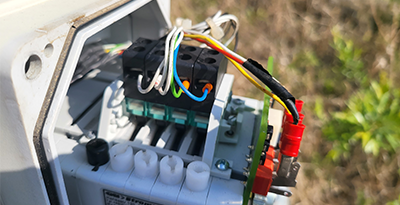

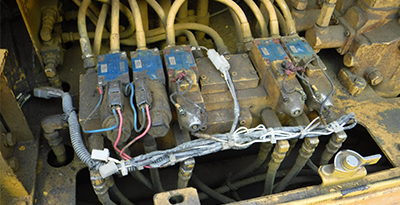

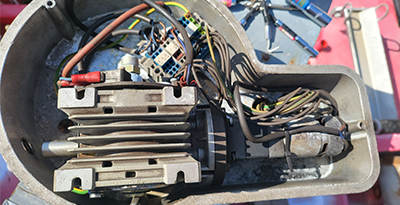

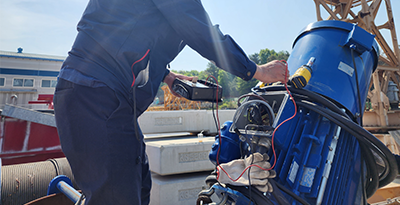

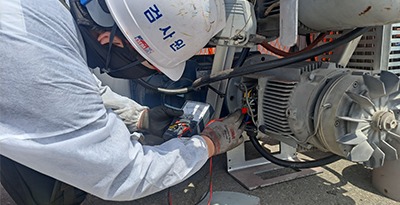

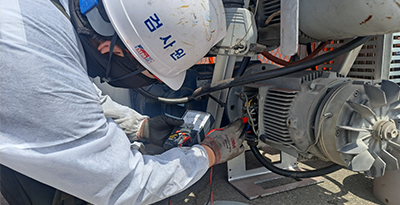

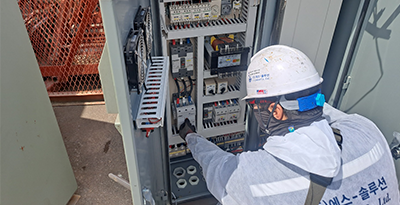

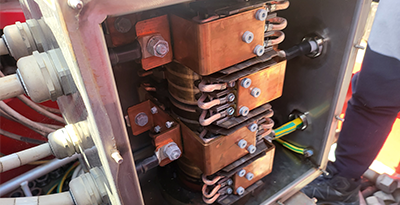

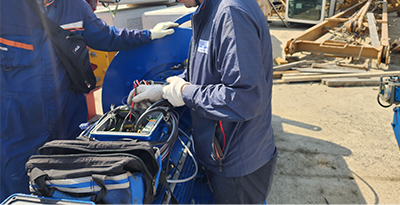

| 4) 전기장치 : 전선규격, 접속 단자의 노화, 열화, 조립 상태 및 각 부품의 건전성 여부 | ||

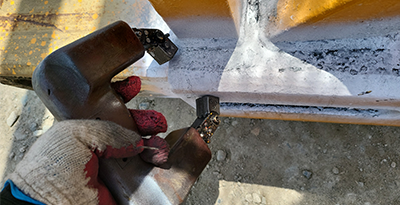

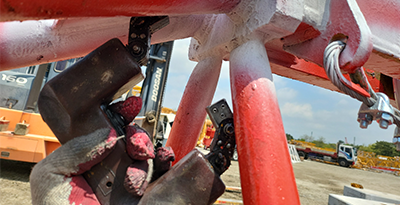

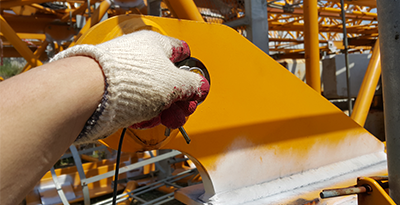

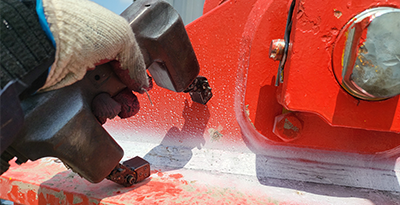

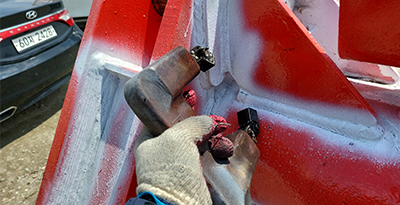

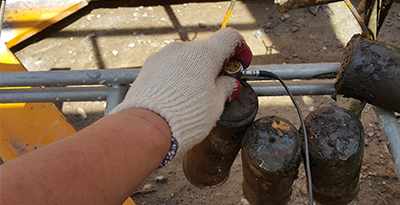

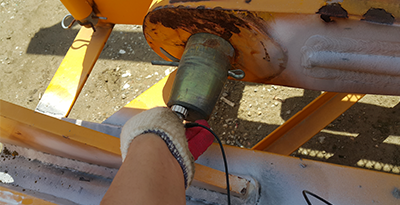

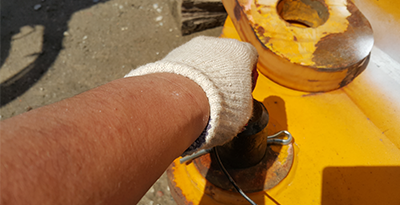

| 비파괴검사 | 자분탐상검사 (MT : Magnetic Particle Testing) |
1) Mast류 각 주요 부재 용접부 |

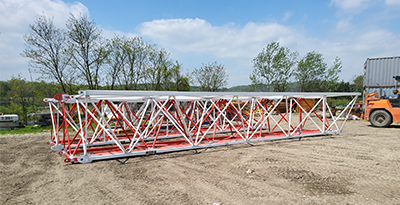

| 2) Jib류 각 주요 부재 용접부 | ||
| 3) Turn Table 상·하부 Mast 연결부 및 Pinion & Gear | ||

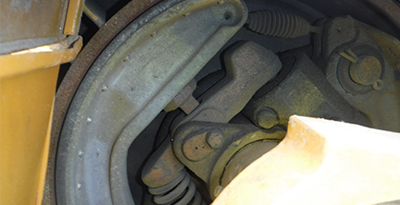

| 4) Member Shoe/Brake Drum(육안검사 시 적용) | ||
| 5) Top Head, Tie Bar 및 각 주요 연결부 | ||
| 초음파탐상검사 (UT : Ultrasonic Testing) |
6) Count, Front Jib 연결핀 | |

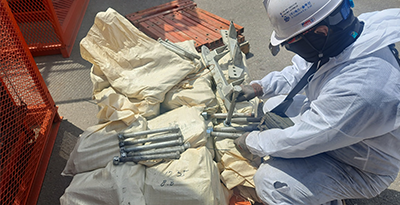

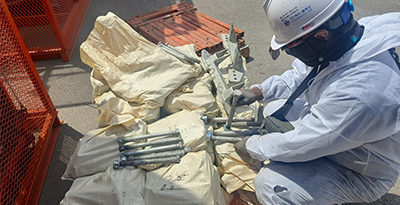

| 7) Mast Bolt(Pin) | ||
| 검사종류 | 검사항목 | |
|---|---|---|
| 비파괴검사 | 1) Mast 용접부(30%) | 자분상탐사 검사실시(MT) |
| 2) Cage 용접부(20%) | ||
| 3) Wall Tie 용접부(30%) | ||

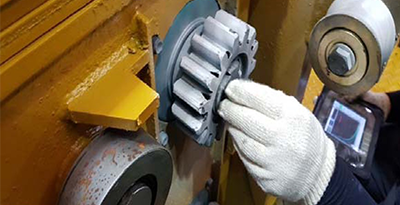

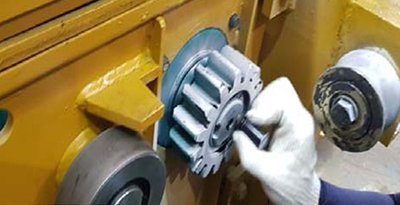

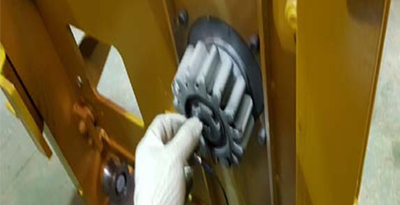

| 4) 피니언기어(100%) | ||
| 5) Mast Bolt(육안검사후 적용) | ||
| 6) Roller Pin(100%) | ||
| 7) 감속기Shaft (In/Out) | 초음파탐상 검사실시 (UT) | |
| 육안, 타공, 계측검사 |

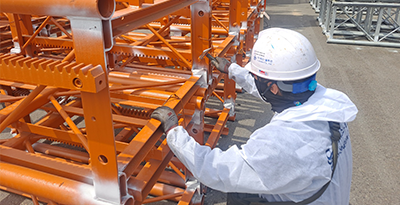

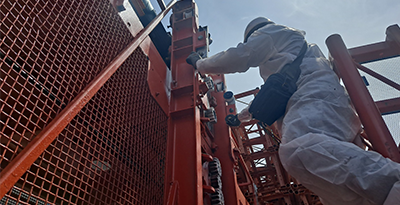

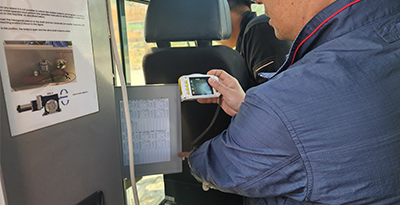

1) 구조부분 : Mast 및 Cage - 외형검사(비틀림, 휨, 균열여부) ① Cage 운행장치 : 장착Bolt 풀림 여부, 각종 스위치 상태 등 ② Roller 및 Bolt : Roller 접촉면 마모, 베어링 이완, Bolt 풀림,부식, 균열여부 등 ③ 안전고리 : 설치 수량 및 규격, 손상, 균열, 파단,마모 및 고정상태 등 ④ 기타 장치의 균열,변형,훼손 및 마모상태 등 점검 |
|
| 2) Hoist 기계장치 | ||
| 3) 방호장치 | ||

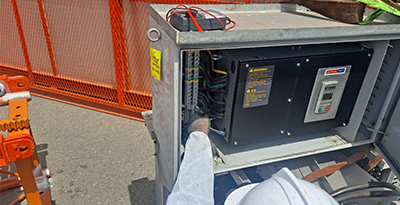

| 4) 전기장치 | ||
